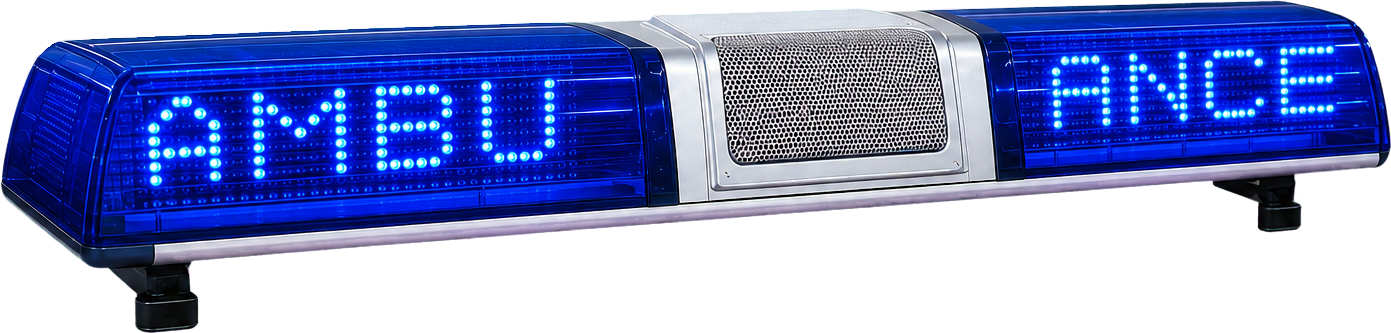

TBD-11Y4A-48 长排警示灯
产品概述
TBD-11Y4A-48 是一款全尺寸 LED 长排警示灯，集可编程英文信息显示模块、LED 频闪模块和声音警示系统于一体。产品支持编辑数字和英文信息，可显 示经批准的应急及服务信息，并具备标准警示频闪功能。
警灯采用铝合金底盘和经抗紫外线表面处理的聚碳酸酯灯罩，适用于警用、消防救援、救护、工程服务及其他中大型专用车辆。
关键属性
产品类型 I 可编程信息显示 LED 长排警示灯
光源 I LED
发光频率 I 1–3 Hz
发光强度 I 二级
灯罩材质 I 聚碳酸酯（PC）
底盘材质 I 铝合金
控制方式 I 警报器控制
产品特点
六大核心特性，覆盖信息显示、警示发光、声音放大、结构耐久、通讯连接与控制扩展。
警灯技术参数
选配警报器与扬声器系统
警报器与扬声器为选配组件，提供多频段声音警示与多路灯光控制输出。
配置规则
选型与下单时需逐项确认，确保符合目的市场法规与工程要求。
电压选择
在报价、订单和最终产品文件中明确选择 12 V 或 24 V。
颜色选择
不得将某种颜色统一绑定警察、消防、救护或其他行业；不同市场的法规要求不同。
显示信息内容
仅使用目的市场及应用场景允许且已经批准的信息和语言。
模块配置
使用规定的 2 组或 4 组主显示模块配置，并在订单中确认最终排列方式。
安装方式选择
根据车辆明确选择拉钩安装或打孔固定安装。
产品标准
在受控技术记录中保留适用的 GB 13954-2009 和 GB 8108-2014 标准信息。
通用安装流程
六步标准安装流程，从核对到测试全程规范作业。
1.核对
确认产品型号、电压、扬声器选项、控制器及经批准的接线图。
2.检查
安装前检查警灯、支架、紧固件、线缆和安装表面。
3.定位
按照车辆安装方案及经批准的工程图定位警灯。
4.固定
按照所选型号规定的安装尺寸、紧固件及紧固要求完成固定。
5.接线
按照经批准的接线图连接电源线、控制线和扬声器线路。
6.测试
检查安装牢固性、信息显示、频闪功能、控制器操作及声音警示输出。
安全提示
必须由专业人员安装
安装必须由具备资质的专业人员完成。安装尺寸、紧固件规格、拧紧扭矩、保险丝额定值、线缆规格和接线方式，必须以对应具体型号的批准文件为准。如缺少必要技术资料，应停止安装。
企业管理体系认证
ISO 9001
质量管理体系
IATF 16949
汽车行业质量管理体系
ISO 14001
环境管理体系
以上认证为企业管理体系认证，不代表 TBD-11Y4A-48 产品本身取得相应产品认证或法规批准。
客户文件发布检查
接线参考与线色功能
电源连接定义与 E 段线色功能对照。
装箱清单与兼容性检查
强制兼容性检查
未确认线缆定义前禁止接线。用于 TBD-11Y4A-48 前，必须由工程部门确认接线定义；否则禁止接线。
